激光炮技术参数

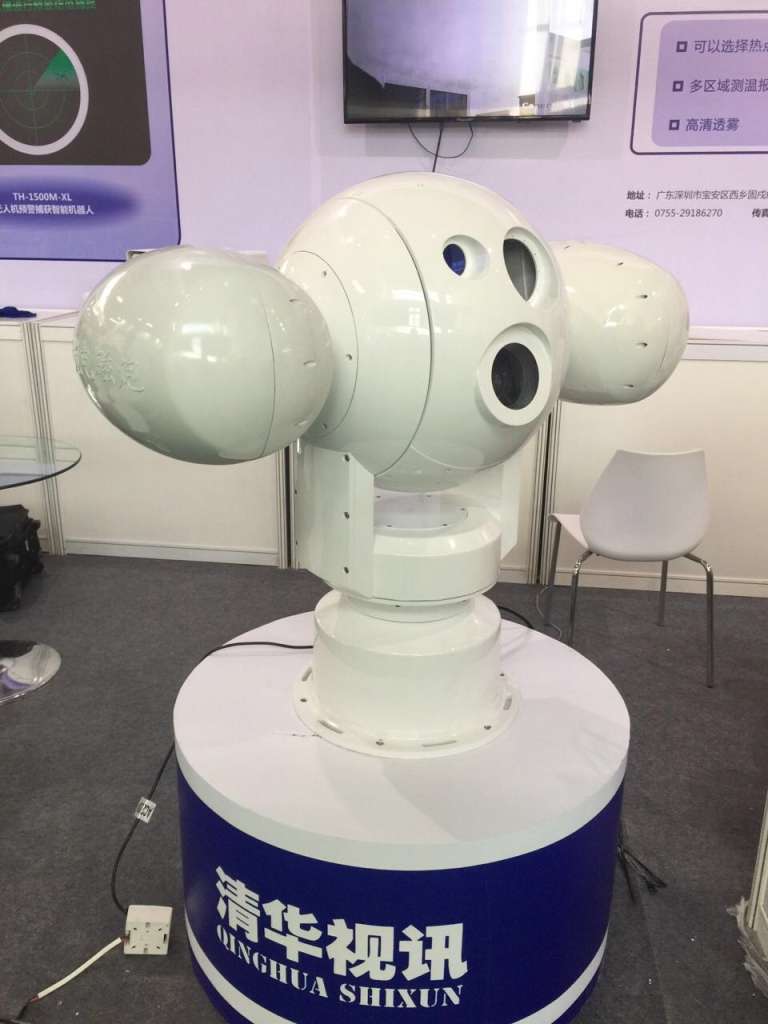

    激光电磁炮无人机预警防范系统

激光电磁炮无人机预警防范系统

型号:TH-1500M-XL

产品概述:

随着科技的发展,小型商业无人机的应用,对民用和军事目标造成的威胁日益剧增。我公司最新研制出一款对无人机进行预警捕获的智能机器人。

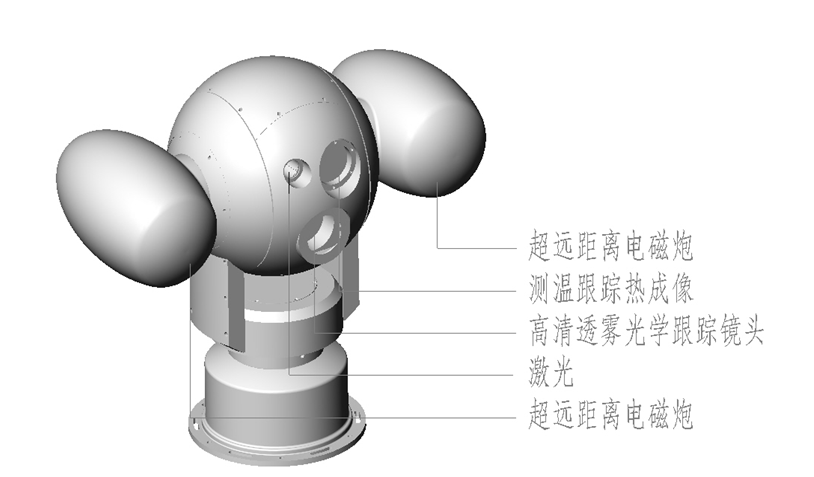

该设备包括热成像,高清透雾可见光,激光照明与激光测距,远距离电磁炮等部分。由热成像结合光学系统360扫描发现目标(选择项低空雷达系统联动)高清可见光放大目标,对目标辨别对无人机进行预警,远距离电磁炮对无人机进行干扰;射程达到.0.3-3公里,使无人机控制人员不能在控制操作无人机、我们系统接管无人机直到降落地面

产品特点

激光特点:

  • LENS专利光源激光测距系统可以自动调整光轴中心点
  • 专利光轴内部电动微调,无需拆卸,方便维护
  • 镜头特点:
  • 高清透雾镜头具有自动聚焦功能,避免繁琐的微调操作;
  • 自动彩转黑功能,实现白天彩色,晚上配合激光照明实现全天候监控模式。
  • 热成像特点:

  • 电动变焦与自动聚焦
  • 温度感应成像,受环境影响小;
  • 成像器件多晶硅、氧化钒、锑化铟、碲镉汞可选;
  • 目标显示报警。
  • 光电跟踪转台特点:

       光电方案采用可见光+红外联合方式,以兼顾白天和夜晚的 使用环境。作为高端智能化监控设备,光电转台机身和外壳都 采用军工标准设计制作,外观设计不仅美观而且都利于抗强风, 具有在线自主监测功能,实施监测设备各模块的工作状态。内 部结构采用抗震设计,能够满足一些特殊场合的应用,此款转 台具有高速度控制带宽,适用于跟踪角速度高的运动目标进行 持续观察。转动速度范围很大,360°水平无限位连续旋转, 动扫描,自动巡航等功能。

       转台包括方位旋转部分和俯仰旋转部分两个相互垂直的轴系, 两探测器负载部分安装在俯仰轴的中心。整体结构呈U型。转台采 用防水、防盐雾、防腐蚀等设计,而且俯仰角度范围大,水平360 度无限位,观测范围大,适合高寒地域、恶劣环境地域等监控。

    配合图像处理算法,只要雷达将目标引导至光电视场角之内, 光电系统即可对目标进行跟踪,使得目标的图像永远在屏幕中心位 置。我们研发的光电跟踪板已经验证通过,在天气良好的情况下, 图像算法都可完成对目标的跟踪识别,系统跟踪角精度小于0.1

    控制模式:

  • 通过RS485/RS422/TCP/IP信号远程控制摄像机、激光、云台;
  • 多重保护:

  • 具有慢启动及过热、过流、过压等多重保护功能;
  • 智能温控系统、防水、散热设计,保证设备长期稳定工作。
  • 应用领域:

    军舰港口、机场跑道、监狱、城市高空瞭望、军事基地岛屿周界、大型活动现场等各种需安全防范场地。

    技术参数:


    物理特性

    使用环境
    室外
    安装方式
    平面底座安装
    使用电源
    AC24V ±10% Iin≥10A
    整机功率
    ≤150W,含加热≤350W
    湿
    -45℃~+65℃  (冻结时除外,0 度以下的通电状态)35%90%( 相对湿度)
    防尘防水
    IP66防护等级、防锈、防腐涂装、防盐雾在PH值6.5-7.2,连续喷雾48小时
    设备重
    200Kg

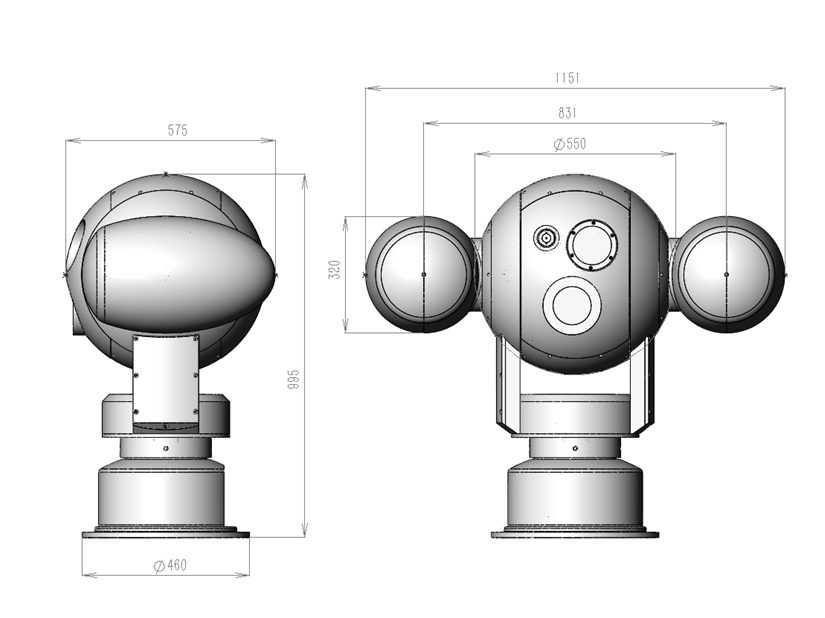

    尺寸 MM
    995(L)x1150(W)x575(H)mm
    可见光成像器件

    成像器件
    1/1.8 CMOS500万高清
    分辨率
    PAL: 1920X1080P   2K  4K
    像素
    (高清238  2K  4K像素)
    最低照度
    0.001LuxF1.2(night)0.01LuxF1.2(DAY)
    彩色黑白转换

  • 日/夜自动转换,ICR机械式双滤光片切换,外部控制
  • 镜头焦距(mm)

  • 16.7~1000X2=2000MM

  • 2X放大

  • 2X 通过预置位调用
  • 镜头控制

  • 电动变焦、光圈值F3.5-F16
  • 光学倍率

  • 60X 倍、120X 倍
  • 其它

  • 透雾成像,日夜红外修正400-1100nm,有镜头预置
  • 热成像器件

  • 探测器类型

  • 焦平面阵列非制冷、制冷

  • 像素

  •  384X288  336X256  420X315   640X480   640X512、1280x720

  • 光谱范围

  • 8-14μm

  • 镜头焦距

  • 焦距:20~120 、 30-~150 、10~300  、双视场镜头变倍按照客户要求设计

  • 调焦

  • 电动调焦、自动聚焦

  • 测温模式
  • 灰度值测温

    3D定位功能
    3D定位功能(需要软件单独收费开发)
    镜头自动聚焦
    远近目标可以自动聚焦


  • 色板控制

  • 黑热、白热等11种色板切换

  • 图像处理

  • 图像细节增强(DDE),自动增益控制(AGC)

  • 跟踪功能

  • 系统可带自动跟踪功能,发现目标自动跟踪
  • 全方位重载转台防护罩

  • 水平旋转速度

  • 恒速3°/s或变速0-30°/s

  • 垂直旋转速度

  • 恒速1.5°/s或变速0-25°/s

  • 水平旋转范围

  • 360°连续旋转

  • 垂直旋转范围

  • ±45°(可调)

  • 通讯控制

  • Rs-485/422,Pelco P、D2400、4800、9600可选

  • 预置位

  • 80、255个

  • 巡航功能

  • 8条巡航,每条巡航10个巡航点,削苹果皮扫描,第9条有80个预置位

  • 数字定位精度

  • ±0.01°(测试标准为通过RS422串口P-D协议发0.01的角度值,看转台的运动

  • 光学视窗尺寸

  • Ø 125 MM

  • 热成像视窗

  • Ø 145MM

  • 激光视窗

  • Ø 50MM

  • 激光测距视窗

  • Ø 40MM(特殊增加)

  • 护罩功能

  • 自动温控加热、风冷、

  • 二次开发

  • 云台具备RS422角度回传功能,可开发与GIS系统联动,实现目标经纬度定位
  • 激光照明

  • 距离

  • 2KM~5KM

  • 自动变焦
  • 自动变焦,240或无级光学变焦,标准接口与镜头自动跟踪同步

  • 使用寿命

  • 可靠性高,寿命大于20000小时
  • 电磁炮

  • 距离

  • 0.3KM~3KM
  • 2.4G飞控
    47 dBm
    GPS L1
    47 dBm
    GPS L2
    47 dBm
    5.8G
    47 dBm
    低空雷达(选配)



  • 距离

  • 3KM~10KM
