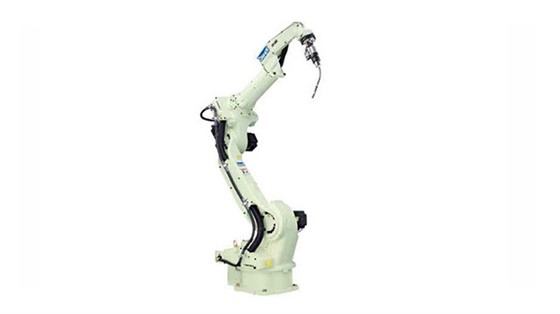

產品介紹
● OTC機器人實現行業高水準的運作速度，縮短作業節拍時間。
● 5,6軸馬達內藏于手臂內，從而避免了與夾具，工件的干涉。
● Synchro feed 焊接配置所需要的電纜均內藏于機身，避免了手臂后方的干涉。
● 可搬重量為6KG，可搭載各種焊槍和傳感器，非常適用于搬運用途。
產品參數
| 型號 | FD-B6L | |
| 軸數 | 6軸 | |
| 負載 | 6kg | |
| 重復定位精度 | ±0.08mm | |
| 驅動容量 | 4832w | |
| 動作范圍 | 基本軸J1 | ±170°（±50°） |
| 基本軸J2 | ﹣155°~﹢100° | |
| 基本軸J3 | ﹣170°~﹢190° | |
| 手臂軸J4 | ±155°（±170°） | |
| 手臂軸J5 | ﹣45°~﹢225° | |
| 手臂軸J6 | ±205°（±360°） | |
| 最大速度 | 基本軸J1 | 3.40rad/s｛195°/s｝（3.05rad/s｛175°/s｝） |
| 基本軸J2 | 3.49rad/s｛200°/s｝ | |
| 基本軸J3 | 3.49rad/s｛210°/s｝ | |
| 基本軸J4 | 7.50rad/s｛430°/s｝ | |
| 基本軸J5 | 7.50rad/s｛430°/s｝ | |
| 基本軸J6 | 11.00rad/s｛630°/s｝ | |
| 荷載能力 | 允許扭矩J4 | 10.5N·m |
| 允許扭矩J5 | 10.5N·m | |
| 允許扭矩J6 | 5.9N·m | |
| 允許慣性矩J4 | 0.28kg·m² | |
| 允許慣性矩J5 | 0.28kg·m² | |
| 允許慣性矩J6 | 0.06kg·m² | |
| 機器人動作范圍截面面積 | 6.37m²x340° | |
| 周圍溫度·濕度 |
|
|
| 本體重量 | 278kg | |
| 第3軸可載能力 | 20kg | |
| 安裝方式 | 地面/側掛/吊裝 | |
場景案例
焊接效果
